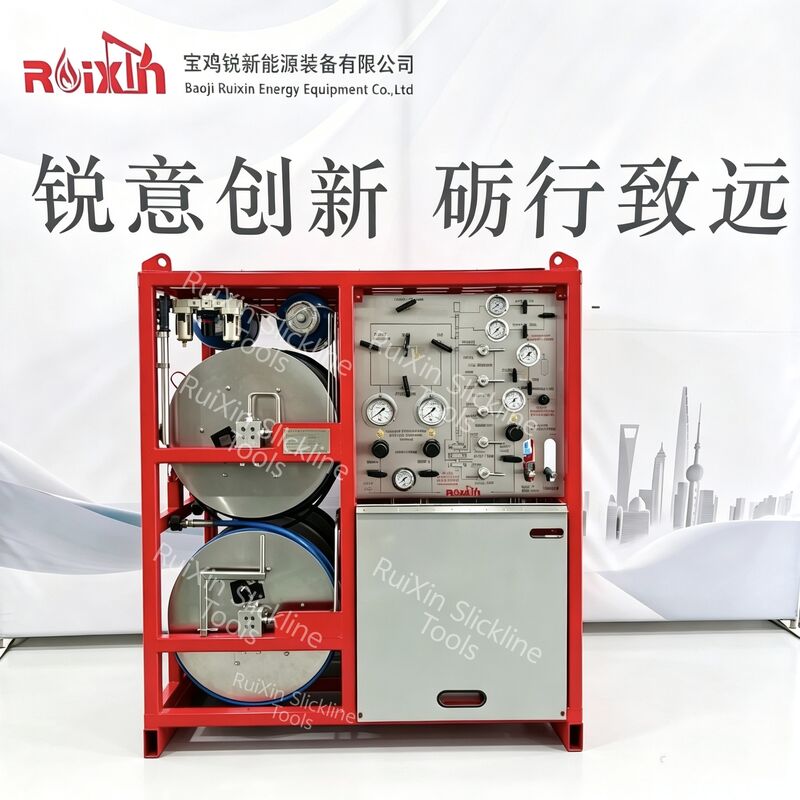

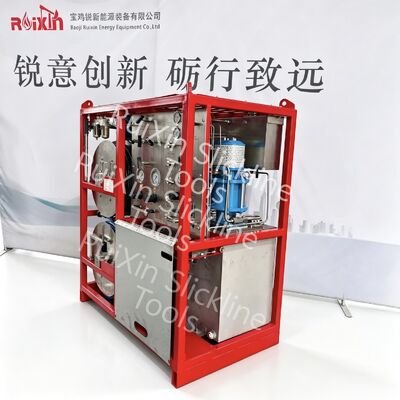

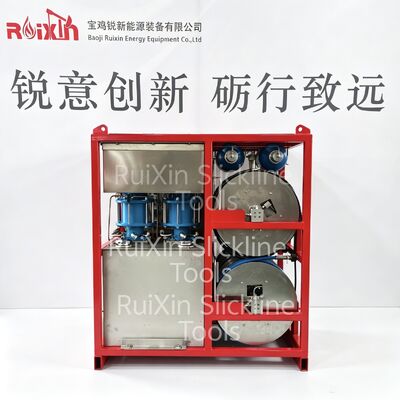

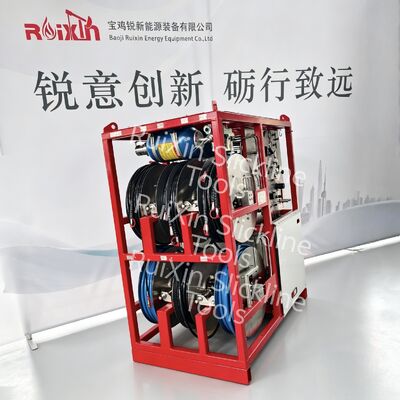

Slickline PCE 油圧制御グリース注入ポンプ システム 5000PSI ～15000PSI API 有線機器

スリックラインPCE油圧制御グリース注入ポンプシステム 5000PSI～15000PSI APIワイヤーライン機器

I. 概要

グリース注入セクションは、グリース注入パイプとグリース注入シーリングヘッドのための加圧およびリターンシステムを提供するように設計されています。ワイヤーまたはケーブルが作動している間、グリース注入ポンプからの高圧グリース出力は、流路制限パイプの下部に入り、上向きに流れ、最終的に流路パイプの上部アウトレットから排出されます。これにより、流路制限パイプ内に高圧値が生成され、ケーブル（またはワイヤー）の潤滑と坑口圧力のシールという目的が達成されます。

油圧制御セクションは、主にオイルポンプ、アキュムレータ、方向制御弁、安全弁、その他のサポート機器で構成されており、ブロウアウト防止装置、ブロウアウト制御ボックス、アッパーキャッチャー、ロワーキャッチャー、落下防止装置などの迅速かつ安全な切り替え装置を可能にします。すべての操作は操作パネルに統合されており、操作が便利です。

II. 主な技術パラメータ

1. 仕様とモデル: YK-70/21-Y;

2. 定格出力圧力: 70 MPa;

3. 駆動空気圧: 0.7 - 1 MPa;

4. 油圧出力: 21 MPa;

III. 構造的特徴

1. 油圧注入ポンプは、吸気アセンブリ、注入システム、油圧制御システムの3つの主要システムに分かれており、すべて同じフレームに取り付けられています。

2. 吸気アセンブリは、主に空気源メインバルブ、配管、圧力調整器などで構成されています。

3. 注入システムは、主に注入ポンプ、高圧ニードルバルブ、注入ドラム、BOPドラム、注入ホース、排出ドラム、配管アセンブリなどで構成されています。

4. 油圧制御システムは、主に油圧制御駆動ポンプ、アキュムレータ、制御弁、油圧ホース、ドラム、配管アセンブリなどで構成されています。

5. グリース注入システムと油圧システムのいずれにも、独自のオイル（グリース）貯蔵タンクが装備されています（オプションで貯蔵ボックスを提供できます）。

6. グリース注入ポンプと油圧制御駆動ポンプは、グリース/吸引のために空気圧で駆動されます。

7. グリース注入システムと油圧制御システムは、独立してまたは同時に動作できます。

お客様の要件に応じて、あらゆるサイズをカスタマイズできます

注意

メンテナンスとサービス

1. 吸気システムのオイルミストに定期的に潤滑油を追加してください。冬はN32（20#）オイル、夏はN46（30#）オイルの使用をお勧めします。
2. 配管のシールテストを定期的に実施してください。

●宝鶏瑞信スリックラインツールについて

宝鶏瑞信エネルギー機器有限公司は2012年に設立されました。ISO:9001-2015およびAPI Q1システム認証を受けた技術研究開発組織であり、鋼線、ケーブル、コイルチューブツールの設計と製造を専門としています。強力な新製品の研究開発能力により、12件の国家実用新案特許証と1件の発明特許証を取得しました。2つの地区レベルおよび省レベルの科学研究プロジェクトを受託しました。当社の製品には、ワイヤーラインワイヤーライン坑口ブロウアウト防止装置、ワイヤーラインダウンホールツール、コイルチューブダウンホールツールが含まれます。現在、国内外の様々な地域の50以上の油田サービス会社に専門的な機器と技術サポートを提供しています。

●厳格な品質管理システム

鋼線作業工具はAPI認証を受けており、すべての製造は、品質管理、環境管理、労働安全衛生管理を含め、APIシステムに厳密に従っています。各ワイヤー作業工具および各部品について、原材料から生産プロセス、製品出荷までのトレーサビリティを達成しています。

●勤勉な仕事、アフターサービス

現場での技術指導交換。当社の営業担当者および技術担当者は、現場の最前線のエンジニアおよび技術専門家と良好なコミュニケーションを取り、材料選択、シール構造の最適化、複雑な環境での事故処理などの技術的問題を解決しました。また、多くの技術交流と友好的な協力を行いました。お客様のために製品のアフターサービスをうまく行い、より満足のいくサービスを提供しています。ますます多くのお客様からのサポートと信頼に感謝いたします。将来的には、より一層努力してまいります。

いつでもお気軽にお問い合わせください。
