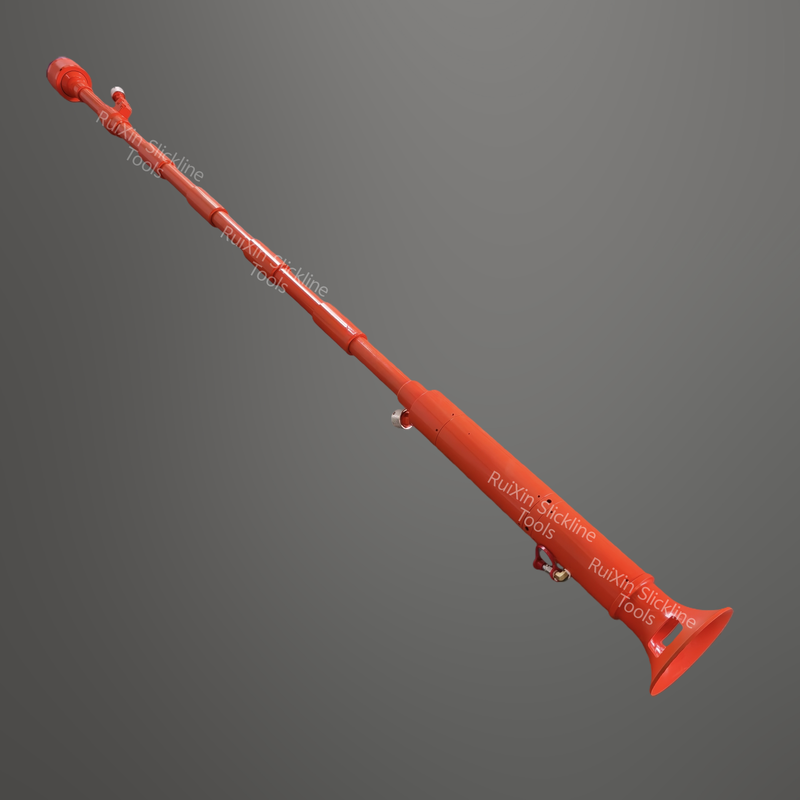

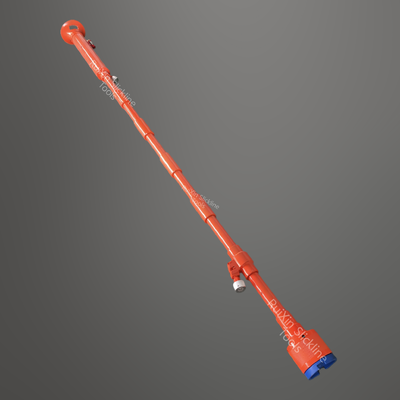

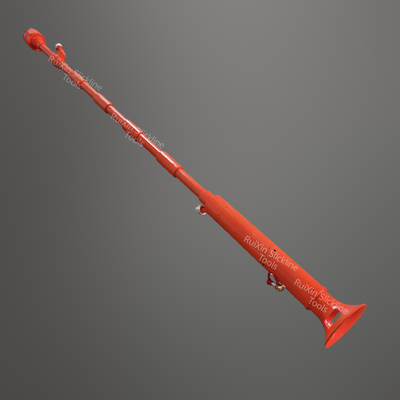

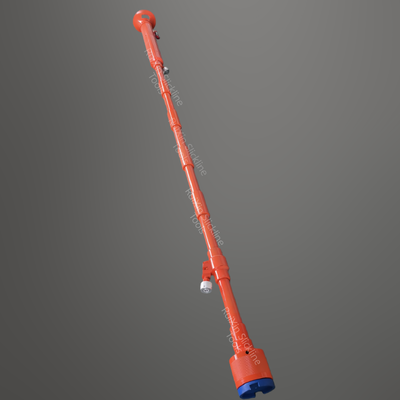

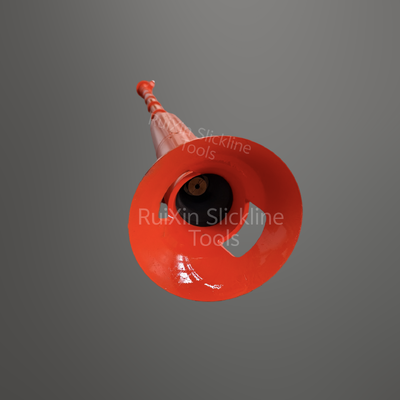

ワイヤーライン グリース注入制御頭 (10K) ケーブル用流管付き 7/32"と5/16"のワイヤラインケーブル

ワイヤーライン グリース注入コントロール ヘッド (10K) ケーブル用フロー チューブ付き
7/32 インチおよび 5/16 インチの有線ケーブル

導入

グリース注入ヘッドは、シーリング グリースをフロー チューブに注入してケーブルに潤滑し、坑口をシールするために使用され、主要な表面制御装置として機能します。

圧力制御装置ストリングの最上部に位置するグリース注入制御ヘッドは、ワイヤーラインのスタッフィング ボックスとライン ワイパー、およびフロー チューブ アセンブリで構成されます。フロー チューブはグリース注入チューブの重要なコンポーネントであり、滑らかな内壁が特徴です。その長さは坑井の圧力に応じて変化します。坑井の圧力が高くなるほど、チューブは長くなります。シール グリースは、流れを遮断する内壁とワイヤ ロープの外面との間の環状空間を満たし、液体シール バリアを形成します。これにより、井戸内の流体が密閉されるだけでなく、ワイヤロープが自由に移動して動作できるようになります。

主なパラメータ:

1.定格使用圧力: 1000PSi
2. シールテスト圧力: 1000PSi;
3. 強度試験圧力: 15000PSi;
4. 適用ケーブル仕様：3/16”～15/32”
5. 接続形式：4-3/4-4×2ACME.Bタイプ

構造的特徴

1. グリース注入ヘッドの主な構成部品には、圧力キャップ、接続ヘッド、オイルシリンダー、接続キャップ、上部ジョイント、流量制限器、カップリング、グリース注入ブロック、下部ジョイント、O リング、スクリューキャップが含まれます。

2. グリース注入ヘッド上部は2段オイルシリンダーで構成されています。上部のオイルシリンダーに取り付けられた部品とプレッシャーキャップは泥や油を掻き取る効果があり、下部のオイルシリンダーに取り付けられたパッキンはシール機能を持​​っています。 Oリングはオイルシリンダーの接続部分のシールに使用されます。

3. グリース注入ヘッドの上部は、上部接続ヘッドと接続ショートによって手動で調整してパッキンのシールを実現できます。また、油圧手段でシールすることもできます。

4. の中央本体、カップリング接続ポイント、および上部および下部ジョイントの流量制限器はすべて、シールを提供する O リングを備えています。

5. 下部ジョイントは、下部と流量制限器を接続するために使用され、また、下部と流量制限器との接続点にはシール用の O リングが付いています。

6. 下ジョイントの下部には緩衝ブロックがあり、ツールストリングを持ち上げるときにドリルカラーヘッドがスリーブを損傷するのを防ぎます。

顧客の要件に応じて任意のサイズをカスタマイズできます。

使用方法:

1. ケーブルをグリース注入チューブのリストリクターチューブに通して下部コネクタに通し、ケーブルロープのキャップヘッドとして使用します。
2. パッキンシールは、上部接続ヘッドと接続短いセクションによって手動で調整することも、油圧手段によって調整することもできます。
3. グリース注入チューブを下部キャッチャーまたは噴出防止パイプに接続します。
4. 使用状況や要件に応じて、グリース注入システムを通じて高圧シール グリースをグリース注入チューブに注入します。
