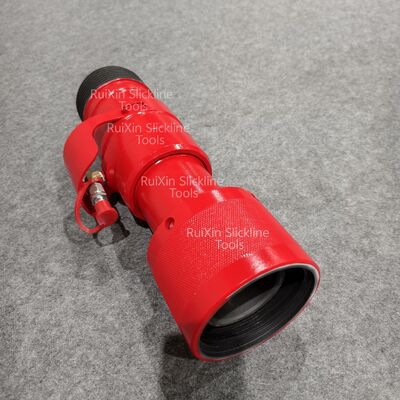

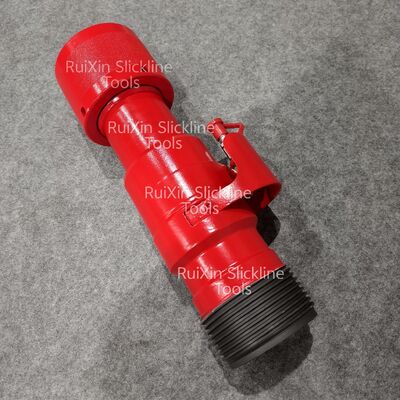

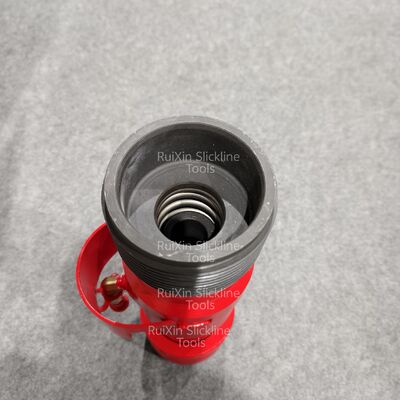

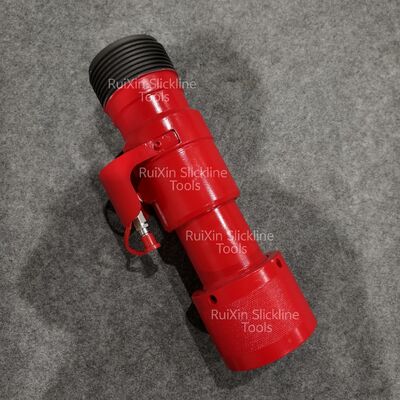

3インチ油圧ツールキャッチャー10,000PSI APIワイヤーライン圧力制御装置

3インチ  油圧ツールキャッチャー  10,000PSI  API  ワイヤーライン圧力制御機器

 概要

油圧ツールキャッチャーデバイスは、本体、コアシャフト、回収爪、下部コネクタ、ユニオンナット、保護プレート、ピストン、スプリング、シール部品、ゴム部品で構成されています。下部の下部コネクタは、坑口コネクタに接続されています。上端は、坑口デバイスに接続できるユニオンフィッティングです。油圧キャプチャデバイス内には、回収爪があります。スプリングと外部ハンドポンプの制御下で、回収に成功した後、スムーズな解放を実現できます。

技術的パラメータ

お客様の要件に応じて、任意のサイズをカスタマイズできます。

動作原理

操作時には、まず油圧制御キャッチャーを坑口に接続します。回収対象物が上昇した後、回収爪が持ち上げられます。回収対象物と回収ネックエンドが回収爪に入ります。スプリングの作用により、回収爪は元の位置に後退します。回収対象物は正常に回収されます。このとき、回収対象物を解放することはできません。回収は成功です。解放する必要がある場合は、手でポンプを押して回収爪を後方に移動させます。回収爪が開き、スムーズに解放できます。

製品テスト/強度テスト

(1). 圧力テストコネクタを取り付け、圧力テストパイプラインを接続します;
(2). 圧力テストポンプを起動して圧力テストを行います。テスト圧力は、使用圧力の1.5倍です。圧力を15分間維持し、テスト記録カードに記入します;
(3). 各ねじ接続部とシールエリアに漏れがないか確認してください。
掘削テスト:
圧力テストハンドポンプを接続し、圧力を加え、掘削爪が後退できるかどうかを確認します。

◆宝鶏瑞新スリックラインツールについて

宝鶏瑞新エネルギー設備有限公司は2012年に設立されました。ISO: 9001-2015およびAPI Q1システム認証を取得した技術研究開発機関であり、鋼線、ケーブル、コイルチューブツールの設計と製造を専門としています。強力な新製品の研究開発能力を持ち、12件の国内実用新案特許証明書と1件の発明特許証明書を取得しています。2つの地級および県級の科学研究プロジェクトを実施しました。当社の製品には、ワイヤーラインワイヤーライン坑口防噴装置、ワイヤーライン坑内ツール、コイルチューブ坑内ツールが含まれます。現在、国内外の50以上の油田サービス会社に専門的な設備と技術サポートを提供しています。

◆厳格な品質管理システム

鋼線作業ツールはAPIによって認証されており、すべての製造は、品質管理、環境管理、労働安全衛生管理など、APIシステムに厳密に従っています。各ワイヤー作業ツールと各部品について、原材料、製造プロセスから製品出荷までのトレーサビリティを実現しています。

◆ハードワーク、アフターサービス

現場での技術指導交換。当社の営業および技術担当者は、現場の第一線のエンジニアおよび技術専門家と緊密に連携し、複雑な環境における材料選択、シール構造の最適化、事故処理などの技術的な問題を解決しました。そして、多くの技術交流と友好的な協力を行いました。お客様への製品アフターサービスをしっかりと行い、より満足のいくサービスを提供しています。今後とも、より多くのお客様からのご支援とご信頼に感謝申し上げます。今後も、より良いサービスを提供してまいります。

いつでもお気軽にお問い合わせください。
