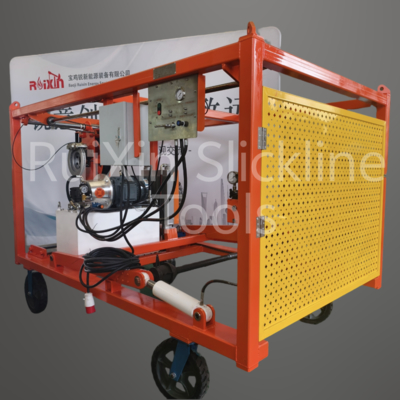

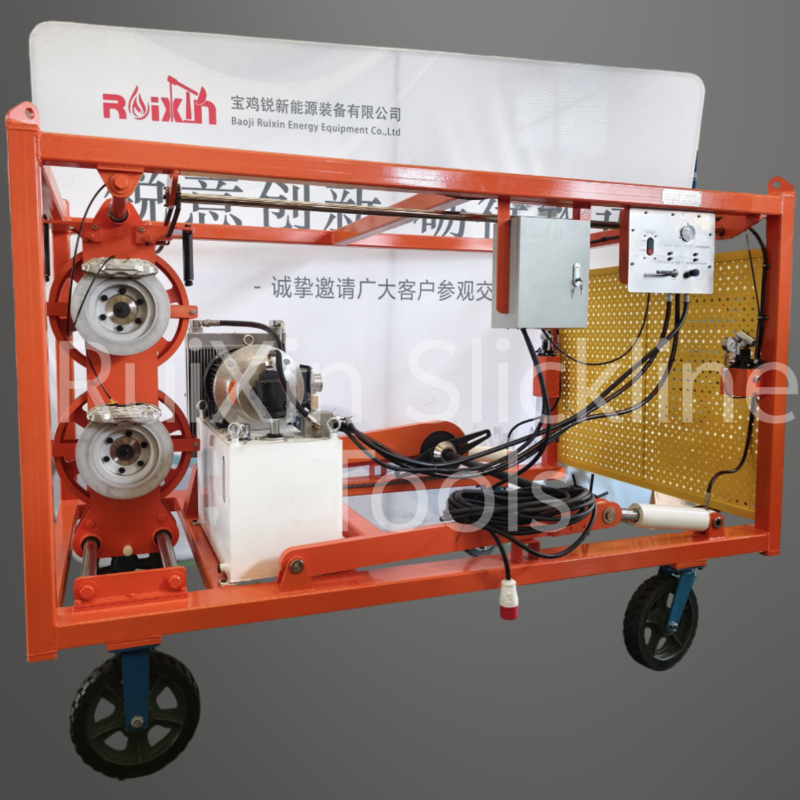

ワイヤーライン スリックライン ユニバーサル・ハイドロリック・スプーラー制御装置

ワイヤライン スリックライン ユニバーサル油圧スプーラー  制御  機器

はじめに

油圧スプーラーは、油圧システムが油圧モーターを駆動します。油圧モーターは、チェーンを介してチャックに動力を伝達します。チャックはローラーを回転させ、ケーブル（またはワイヤー）は均一な速度でローラーに巻き付けられます。この装置は、パネル集中操作制御を使用して鋼フレーム構造で作られており、高強度で操作が容易という特徴があります。タイヤを取り付けると、地面を簡単に移動でき、ブレーキをかけることができます。

仕様

この装置は、主にフレーム、油圧システム、油圧モーター、ロープガイドホイール、操作パネル、伝達軸、ディスクブレーキなどの主要コンポーネントで構成されています。

サイズ                    2035×2035×2658 (mm)

総重量       2216kg

0.092インチから5/16インチの直径のあらゆるタイプのケーブルに適しています。

最大スプーラードラム直径：Φ1700mm。

スプーラードラム幅≤1200mmに適用可能。

出荷ドラムとテンションシステム（キャプスタン）間の最大ケーブル張力：200Ibs。

油圧伝達ポンプ/モーター スチールホイール 500mm (20in dia)；

上部ホイールに6つのアクティブ溝、下部ホイールに5つのアクティブ溝

キャプスタンとワイヤラインユニット間の最大ケーブル張力：3000Ibs。

外部電源 380v-440v /50-60Hz 3相電源入力。

この装置は、お客様の要件に合わせてカスタマイズできます。

注記：

標準構成は、-10℃から+50℃で動作できます。フォークリフトポケット。

フレームに統合されたタイダウンポイント。

鋼フレーム構造で製造。

手動油圧ピストンを使用して、すべての標準ドラムを簡単に取り付けたり取り外したりできるオープンエンド設計。

固定テンションシステム（キャプスタン）サポートアーム。
